Краткое описание
Программное обеспечение CMS – удобный инструмент для удалённого подключения к IP-видеокамерам и видеорегистраторам для цифровых (IP) и AHD-систем VeSta. Использование данного ПО может значительно упростить мониторинг состояния нескольких удалённых объектов с различным оборудованием производства VeSta. Существуют две поддерживаемые версии программы CMS: новая версия 3.1.0.9 с поддержкой новосибирского облачного сервера и версия 3.1.0.6 с поддержкой стандартных серверов xmeye.net.
Организация рабочего места оператора в CMS рассмотрено в соответствующей статье. Ниже приведен порядок действий, необходимых для организации записи в программе CMS.
Настройка записи
Помимо организации рабочего места для мониторинга одной или более систем видеонаблюдения в программе CMS можно организовать локальную запись видеоизображения с подключенных каналов на жесткий диск используемого ПК.
Ниже приведены шаги, которые необходимо проделать после добавления устройства в ПО CMS для организации записи видео (и аудио) с каналов данного устройства.
1. Следует зайти в меню «Система», «Настройка CMS» в основном окне CMS, далее выбрать вкладку «Расписание записи»

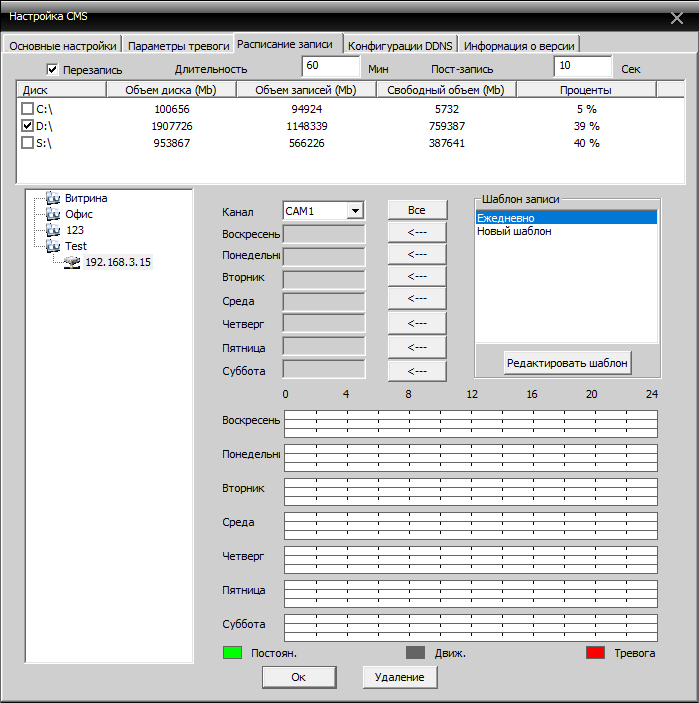

Настройки расписания записи программы CMS
2. Опция «Перезапись» аналогична таковой на видеорегистраторах для цифровых и AHD-систем VeSta. С ее помощью программа будет автоматически постепенно удалять наиболее старые фрагменты архива и заменять их новыми фрагментами. В большинстве случаев для организации постоянной записи включение этой опции является необходимым требованием.
3. «Длина» определяет длительность одного фрагмента архива. По умолчанию длительность установлена на 1 час.
4. Ниже расположено поле выбора жестких дисков, на которые будет вестись запись; следует выбрать один или несколько жестких дисков. В поле слева следует выбрать устройство, с канала (каналов) которого будет вестись запись. В поле «Шаблон записи» перечислены все созданные шаблоны расписания записи. По умолчанию создан только шаблон «Ежедневно». Нажатием кнопки «Редактировать шаблон» вызывается меню редактирования и добавления шаблонов.
5. В данном меню можно создавать новые шаблоны (кнопка «Добавить») и редактировать уже созданные. Существует три режима записи в ПО CMS – на постоянной основе, по движению и по тревожным событиям. Доступны шесть интервалов времени, для которых можно задать те или иные режимы записи. Например, если требуется организовать запись по детекции движения в ночное время суток, а в дневное – на постоянной основе, то следует создать шаблон примерно такого вида:

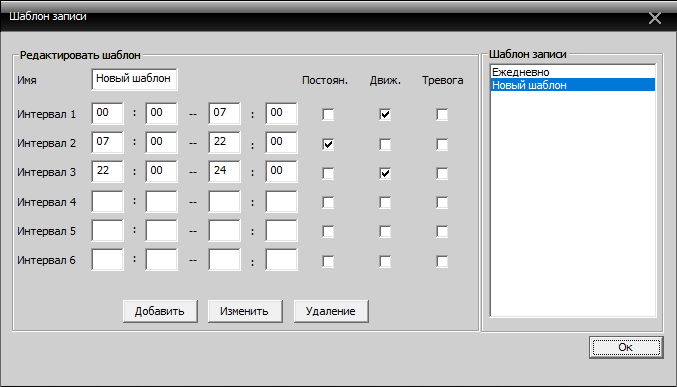

Пример создания нового шаблона записи
6. После добавления нового шаблона следует нажать кнопку «Ок» и вернутся в меню настроек плана записи. Для добавления созданного шаблона на какой-либо день недели для данного канала устройства нужно нажать кнопку
напротив этого дня недели. Можно также добавить созданный шаблон на все дни недели (кнопка «Все»). При этом окно примет следующий вид:

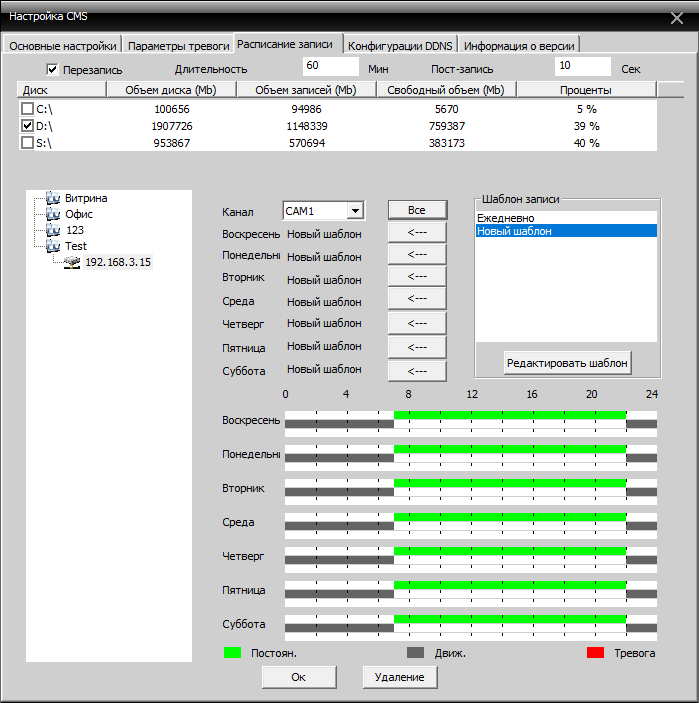

Организованный план записи для канала устройства
При этом в основном окне программы запись с данного канала отображается следующим образом:
Отображение записи с канала в списке устройств
Воспроизведение
Для воспроизведения сохраненных на жестком диске ПК записей следует использовать меню «Архивы» в правой нижней части основного окна программы.

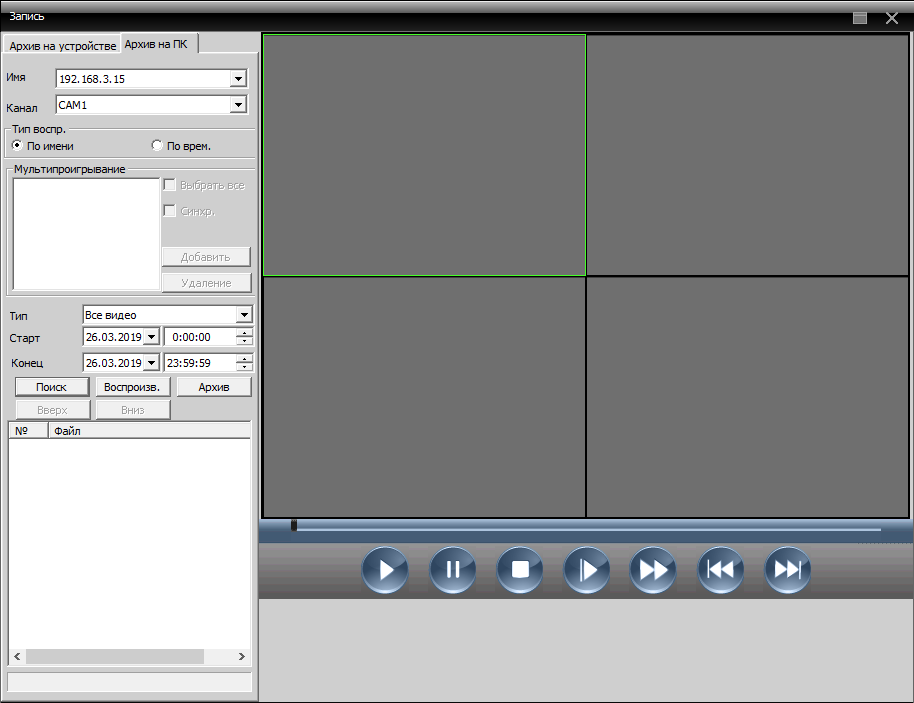

Окно воспроизведения
С помощью данного меню можно воспроизводить архив как с самого устройства (например, с видеорегистратора или IP-видеокамеры с SD-картой), так и с жесткого диска ПК. Для воспроизведения с жесткого диска следует выбрать вкладку «Архив на ПК».
В строках «Имя» и «Канал» выбрать имя устройства (камеры или регистратора) и его канал. Существуют два типа запроса – «По имени» и «По времени».

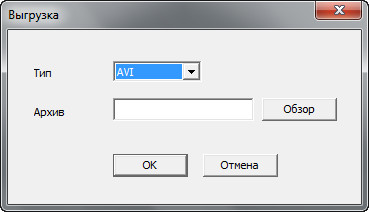

Выгрузка элементов архива при запросе «По имени»
1. Запрос «По имени». Выбирается один канал данного устройства, задаются временные рамки поиска (дата и время). После нажатия кнопки «Поиск» программа находит все записанные файлы с длительностями, заданными в меню настроек записи (по умолчанию 60 минут). Файлы можно воспроизводить (двойным щелчком или нажатием кнопки «Воспроизвести») и выгружать из архива (кнопка «Архив»). При выгрузке фрагментов архива есть возможность выбора контейнера сохраняемых файлов – H264 или AVI (будет автоматически произведена конвертация). Сохранение в AVI возможно только в случае выбора запроса «По имени».
2. Запрос «По времени». В этом случае возможно воспроизведение и сохранение из архива более чем одного канала. Нужно выбрать название устройства, необходимые каналы выбираются путем нажатия кнопки «Добавить» при выбранном нужном канале в строке «Канал». Можно также выбрать все каналы установкой «галочки» рядом с соответствующей опцией. Опция «Синхронизация» позволит воспроизводить видео с нескольких каналов синхронно. После нажатия кнопки «Поиск» программа найдет все файлы записи и объединит их в один отображаемый в списке файл. Воспроизвести или выгрузить его можно так же, как и в случае запроса «По имени». При этом доступна выгрузка только в формате H264.
Если на воспроизводимом канале есть звуковая информация, воспроизвести ее на компьютере можно следующим образом. Нужно нажать по видео с нужного канала правой кнопкой мыши, в выпадающем меню нажать на «Аудио».
